Zwei getrennte Kinematiken
Quelle und Detektor sind nicht starr gekoppelt. Die Trajektorie wird für jedes Bauteil geplant, statt einer festen Kreisbahn zu folgen.
Das System

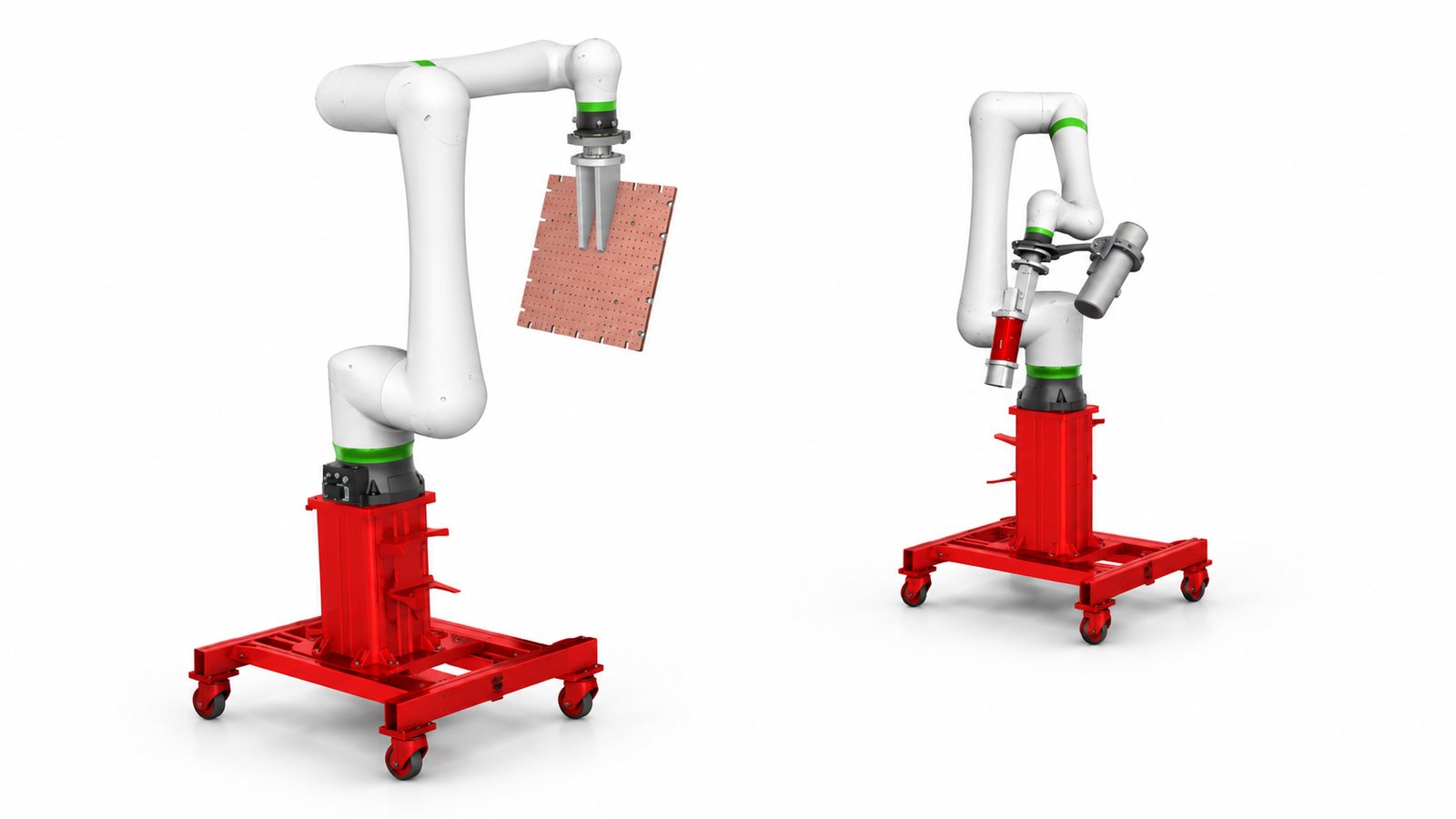

Das RayBotic-System besteht aus zwei unabhängig geführten Robotern auf mobil verstellbaren Säulen. Röntgenquelle und Detektor sitzen getrennt auf je einem Arm und umfahren das Prüfobjekt in einer kontinuierlichen Fly-by-Bewegung. Weil sich die Messtechnik bewegt und nicht das Bauteil, lassen sich auch Komponenten tomographieren, die zu groß, zu schwer oder fest verbaut sind.
- 2
- unabhängig geführte Roboter auf eigenen Säulen
- 5 cm³ – 1,5 m³
- Prüfvolumen, abschnittsweise auch darüber
- Fly-by
- kontinuierliche Aufnahme statt Stop-and-Go
Was den Aufbau ausmacht
Mobil verstellbare Säulen
Das System wird zum Bauteil gebracht und dort aufgebaut: in der Halle, auf der Baustelle oder im Feld. Demontage und Transport des Bauteils entfallen.
Kontinuierliche Aufnahme
Die Projektionen entstehen während der Bewegung statt im Stop-and-Go. Das verkürzt die Scanzeit gegenüber anderen robotergeführten Systemen deutlich.
Prüfvolumen 5 cm³ bis 1,5 m³
Die Abmessungen des Bauteils begrenzen die Prüfung nicht, da es nicht bewegt oder aufgespannt wird. Größere Bauteile werden abschnittsweise geprüft.
Testmessung an Ihrem Bauteil
Sie haben ein Bauteil, das sich nicht ins CT bringen lässt? Sprechen Sie mit uns über eine Testmessung.
